V únoru 2015 mi zbyl týden volna, a tak jsem se pustil do výroby dalšího modelu, který jsem již delší dobu nosil v hlavě. Po tříválcové hvězdici to byl další model, jehož konstrukci jsem si musel trochu rozkreslit.

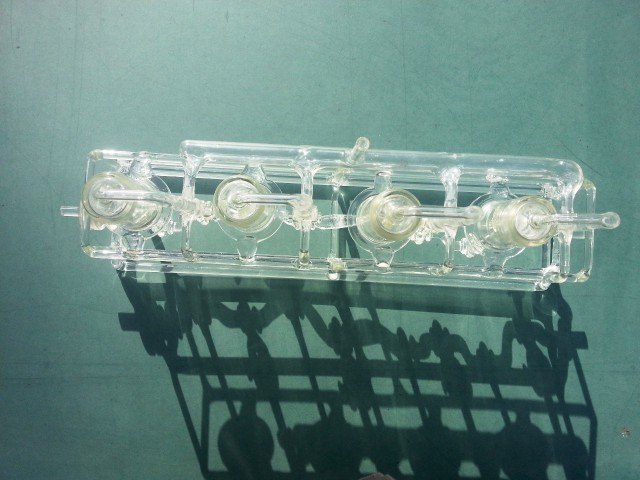

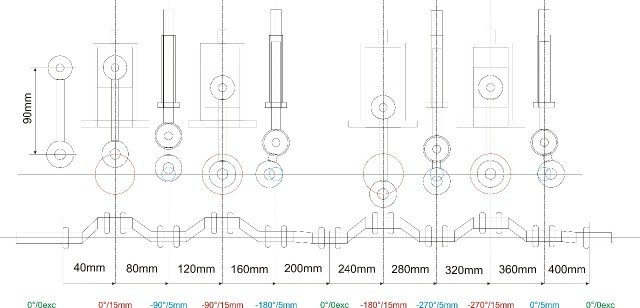

Hlavně jsem si musel ujasnit fázování pístů a časování šoupat. Přeci jenom, klikovka je osmkrát zalomena a její úhlení není až tak snadné, abych ho dělal „naostro“. A protože všechno souvisí se vším, musel jsem si ještě nakreslit rozkmit ojnice pístů, spočítat ideální délku, a to jak vzhledem k prostoru, který mi dával vnitřní průměr válců, tak k pozici šoupátek.

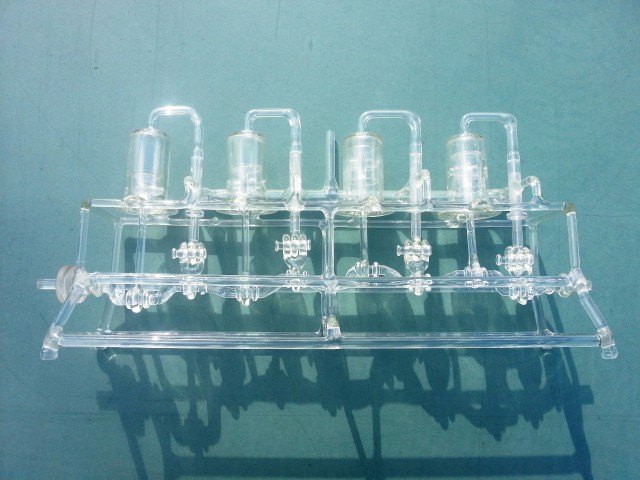

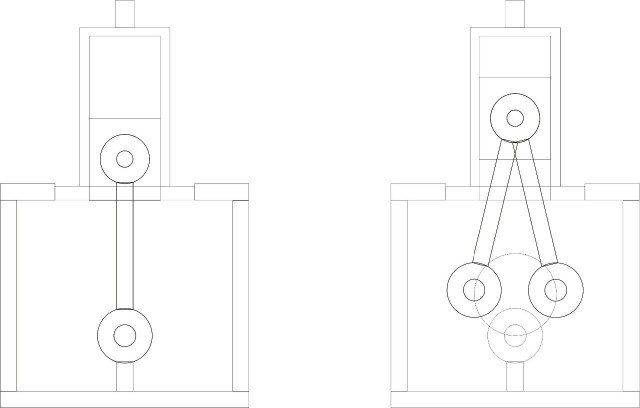

U těchto dvou částí je rozdíl v konstrukci kyvných čepů. Zatímco u pístů je v jejich středu, tak u šoupat je na jejich koncích. Z toho důvodu u šoupat, ač mají zdvih pouhých 10 mm, jsem celkovou délku zabroušení volil 45 mm, aby nedocházelo k nežádoucímu vzpříčení jádra v plášti.

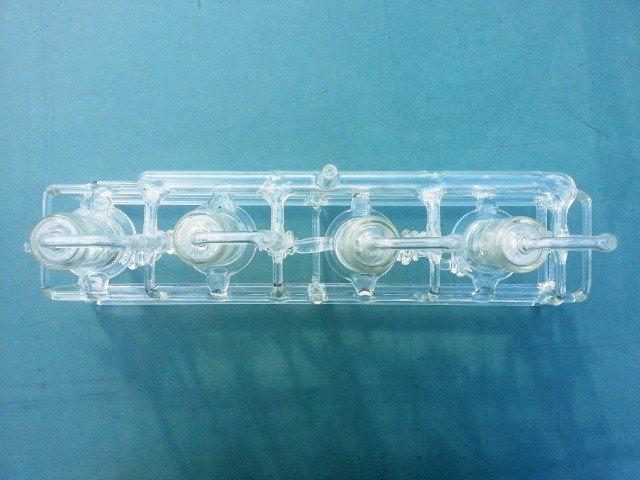

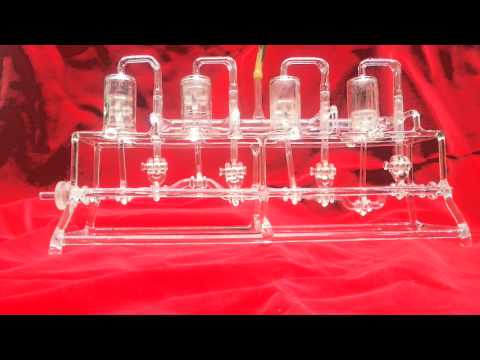

Zatím se můžete podívat, jak motor běhá na pohon stlačeným vzduchem.
Čtyřválcový řadový motor na stlačený vzduch otevřít na YouTube
No a aby motor něco taky poháněl, tak k němu budu časem dodělávat různá zařízení. Prvním je gril na prasátko.
Využití motoru ke grilování čuníka otevřít na YouTube
